Le parfait successeur du PR1612 et PR1613 !

Brochure en français au format pdf   ( Télécharger Acrobat)

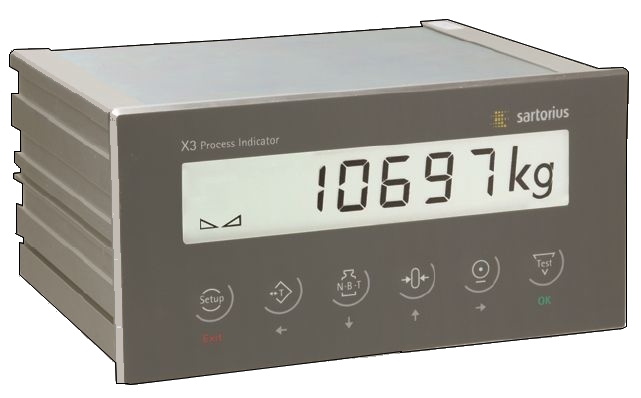

Indicateur de pesage pour processus de dernière génération, avec interface Ethernet TCP/IP permettant la configuration et calibrage sans difficulté (nécessite VNC). Approuvé Poids & Mesure jusqu'à 10'000 échelons. Utilisable pour toute sorte d'application de pesage avec jauge(s) de contrainte, cet indicateur est particulièrement recommandé pour le pesage de cuves et silos nécessitant une haute résolution et une liaison avec un système superviseur. Sa grande rapidité de mesure (5ms) le place en tête des systèmes indicateurs et lui permet, via ses multiples possibilités de communication, d'être un choix  particulièrement judicieux pour des système de surveillance ou de dosage commandé par superviseur.  Son grand choix de protocoles ,d'interfaces Bus de terrain et de possibilité d'interfaçage d'entrées-sorties, lui confère une flexibilité hors paire et une facilité d'adaptation rentabilisant votre investissement.

Haut de page

Caractéristiques générales :

-  Indicateur de pesage de processus.

-  Interface Ethernet TCP/IP de base permettant, entre autre, la configuration avec VNC ainsi qu'un OPC Server.

 - Coffret à encastrer IP30 avec indice de protection de la face avant IP 65.

-  Dimensions :192 x 96 x 150 mm, découpe de panneau 187 x 91mm (+0.5mm).

-  Approuvé P&M 10'000d suivant la norme EN45501 (OIML R 76).

-  3 entrées et 3 sorties digitales optocouplées.

-  Protocole Modbus/JBus, Dust3964R, EW, répétiteur de poids.

-  Interface RS232 de base.

-  Slot 1 et 2 : 2 emplacements pour cartes options ou carte Bus.

-  Slot 3 : emplacement pour carte de sortie analogique.

-  Alimentation 110-230 VAC ou 24VDC (version /01)

Haut de page

Options Bus :

-  Interface Bus (slave) :

    -  Profibus-DP  [PR1721/31]

            ou

    -  DeviceNet  [PR1721/34]

            ou

    -  Interbus-S  [PR1721/32]

           ou

     -  Ethernet Modbus TCP  [PR5510/14]

Options :

-  Interface série RS232 ou RS485  [PR5510/04]

-  Sortie analogique (0/2 ... 10V) 0/4 ... 20mA -16 bits ( 65536 points) [PR5510/06]

-  4 entrées analogiques (0/2 ... 10V) 0/4-20mA  ou 4x (0...10V) 4..20mA  et

1 sortie analogique [PR5510/07].

-  Sortie poids brut, net , tare en BCD  (PNP)  [PR5510/08]

-  Sortie poids brut, net , tare en BCD  (NPN)  [PR5510/09]

-  Carte 6 entrées opto / 12 sorties opto (31VDC/25mA) [PR5510/12]

-  Module externe à bornes à sortie relais (250VDC/5A) pour les 12 sorties et à bornes pour les 6 entrées opto. [PR1623/20]  i Ajouter le câble PR1612/10 de liaison, voire ci-dessous.

-  Module externe à bornes pour les 12 sorties et à bornes pour les 6 entrées opto. [PR1623/30]  i Ajouter le câble PR1623/10 de liaison, voire ci-dessous.

- Câble de 2,5m pour raccordement des modules PR1623/20 et 1623/30 [PR1623/10].

Haut de page

Autres options :

-  [PR1620/01]  Plaque pour le montage d'1 indicateur dans un coffret 19".

-  [PR1620/02]  Plaque pour le montage de 2 indicateurs dans un coffret 19".

-
