500kg à 50t : Brochure au format pdf (en anglais)
100 à 300t : Brochure au format pdf (en anglais)
Caractéristiques :

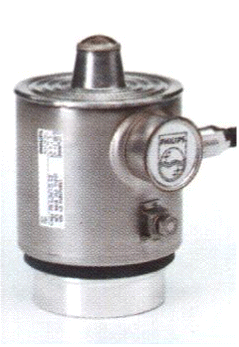

- Capteur de compression en boîtier Inox, IP68 (10'000h sous 1,5m d'eau)
- Installation simple
- Diverses classes de précision pour couvrir toutes sortes d'applications :
|
Class |
Ex |
Description |
Capacité |
% |
d |
L | E |
Mesure de niveau |
500kg - 100t | 0.25 | - | |
LA | - |
Mesure de niveau, sortie anlogique 4 à20 mA |
500kg - 200t | 0.5 | - | |
N | E |
Mesure standard pour hautes capacités |
100t - 300t | 0.06 | - | |
D1 | E |
Mesure industrie standard |
500kg - 50t | 0.04 | 1'000 | |
C3 | E |
Classe de précision C3 pour applications OIML std |
2t - 50t | 0.015 | 3'000 | |
C4 | E |
Classe de précision C4 pour application OIML |
20t, 30t et 50t | 0.012 | 4'000 | |
C5 | E |
Classe C5 pour haute précision et OIML |
20t, 30t et 50t | 0.010 | 5'000 | |
C6 | E |
Classe C6 pour haute précision et OIML |
20t et 30t | 0.008 | 6'000 |
- Grande capacité de surcharge (200%) et grand plage de température (-30 à 95°C)
- Approuvé poids & mesures OIML R60 ,NTEP (sauf L, LA et N)
- Sensibilité de 1mV/V (sauf capteur de 50t à 200t à 2mV/V et 300t à 1,5mV/V)
- Livré avec son disque d'appui et joint.
- Voir ci-dessous pour les différentes portées par rapport aux diverses classes de précision.
Options :
- Version certifié ATEX pour zone Ex 0, 1, 20, 21, 2, 22 (/..E )
- Sortie analogique 4 à 20mA en version de mesure de niveau (500kg à 30t à 0.25%)
- Température de fonctionnement étendue à 120°C / 150°C
- Divers kits de montage avec ou sans barre de maintien
- Grain de charge et disque d'appui en acier inox
-
Classe de précision D1/N = 1'000d / erreurs combinées max.: 0.04% (500g à 30t) et 0.06% (50t à 300t) | ||||
Portée |
Longueur câble |
Modèle |
Modèle ATEX |
|
500 kg | 5m |
PR6201/52D1 |
PR6201/52D1E |
|
1 t | 5m |
PR6201/13D1 |
PR6201/13D1E |
|
2 t | 5m |
PR6201/23D1 |
PR6201/23D1E |
|
3 t | 5m |
PR6201/33D1 |
PR6201/33D1E |
|
5 t | 5m |
PR6201/53D1 |
PR6201/53D1E |
|
10 t | 12m |
PR6201/14D1 |
PR6201/14D1E |
|
20 t | 12m | PR6201/24D1 | PR6201/24D1E | |
30 t | 12m | PR6201/34D1 | PR6201/34D1E | |
50 t | 12m | PR6201/54D1 (2mV/V) | PR6201/54NE (2mV/V) | |
100 t | 12m | PR6201/15N (2mV/V) | PR6201/15NE (2mV/V) | |
200 t | 12m | PR6201/25N (2mV/V) | PR6201/25NE (2mV/V) | |
300 t | 12m |
PR6201/35N (1.5mV/V) |
PR6201/35NE (1.5mV/V) |
Classe de précision C3 = 3'000d / erreurs combinées max.: 0.015%. | ||||
Portée |
Longueur câble |
Modèle |
Modèle ATEX |
|
2 t | 5m |
PR6201/23C3 |
PR6201/23C3E |
|
3 t | 5m |
PR6201/33C3 |
PR6201/33C3E |
|
5 t | 5m |
PR6201/53C3 |
PR6201/53C3E |
|
10 t | 12m |
PR6201/14C3 |
PR6201/14C3E |
|
20 t | 12m | PR6201/24C3 | PR6201/24C3E | |
30 t | 12m | PR6201/34C3 | PR6201/34C3E | |
50 t | 12m |
PR6201/54C3 (2mV/V) |
PR6201/54C3E (2mV/V) |
Classe de précision C4 = 4'000d / erreurs combinées max.: 0.012%. | ||||
Portée |
Longueur câble |
Modèle |
Modèle ATEX |
|
20 t | 12m | PR6201/24C4 | PR6201/24C4E | |
30 t | 12m | PR6201/34C4 | PR6201/34C4E | |
50 t | 12m |
PR6201/54C4 (2mV/V) |
PR6201/54C4E (2mV/V) |
Classe de précision C5 = 5'000d / erreurs combinées max.: 0.010%. | ||||
Portée |
Longueur câble |
Modèle |
Modèle ATEX |
|
20 t | 12m | PR6201/24C5 | PR6201/24C5E | |
30 t | 12m | PR6201/34C5 | PR6201/34C5E | |
50 t | 12m |
PR6201/54C5 (2mV/V) |
PR6201/54C5E (2mV/V) |
Classe de précision C6 = 6'000d / erreurs combinées max.: 0.008%. | ||||
Portée |
Longueur câble |
Modèle |
Modèle ATEX |
|
20 t | 12m | PR6201/24C6 | PR6201/24C6E | |
30 t | 12m | PR6201/34C6 | PR6201/34C6E |
Classe de précision L / erreurs combinées max.: 0.25% | ||||
Portée |
Longueur câble |
Modèle |
- |
|
500 kg | 5m |
PR6201/52L |
- |
|
1 t | 5m |
PR6201/13L |
- |
|
2 t | 5m |
PR6201/23L |
- |
|
3 t | 5m |
PR6201/33L |
- |
|
5 t | 5m |
PR6201/53L |
- |
|
10 t | 12m |
PR6201/14L |
- |
|
20 t | 12m | PR6201/24L | - | |
50 t | 12m | PR6201/54L (2mV/V) | - | |
100 t | 12m | PR6201/15L (2mV/V) | - |
Classe de précision LA / erreurs combinées max.: 0.5%. Amplificateur intégré pour sortie 4 à 20 mA | ||||
Portée |
Longueur câble |
Modèle |
- |
|
500 kg | 5m |
PR6201/52LA |
- |
|
1 t | 5m |
PR6201/13LA |
- |
|
2 t | 5m |
PR6201/23LA |
- |
|
3 t | 5m |
PR6201/33LA |
- |
|
5 t | 5m |
PR6201/53LA |
- |
|
10 t | 12m |
PR6201/14LA |
- |
|
20 t | 12m | PR6201/24LA | - | |
30 t | 12m | PR6201/34LA | - | |
50 t | 12m | PR6201/54LA | - | |
100 t | 12m | PR6201/15LA | - | |
200 t | 12m |
PR6251/25LA |
- |
-
