Le pesage à votre service
|
|
|
|
|

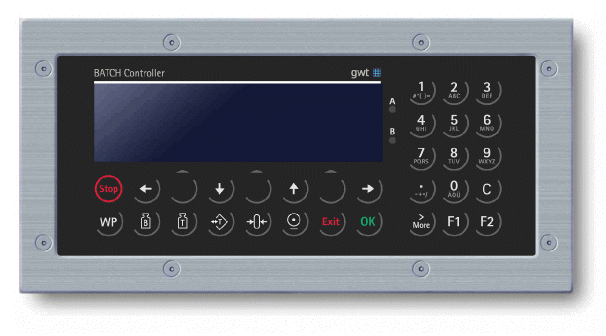

La série PR5610 est toute adaptée aux diverses applications industrielles. Elle va du simple indicateur de pesage qu'est le PR1713 au contrôleur de dosage multi recettes, multi composants, en passant par un contrôleur de débit pour dosage en continu. Les applications sont souples et conviviales. La version Pro est complètement ouverte pour la programmation via le langage IEC 61131 avec les outils logiciels appropriés (PR1750).
La gamme de ces indicateurs / contrôleurs se décline aussi au format 19" : PR5710
sauf, pour l'instant, pour la version Mix.
Modèles avec application spéciale :
- PR5610/10 Truck Contrôleur de pesage pour ponts bascules.
- PR5610/20 Batch Contrôleur de dosage multi produits, multi recettes.
- PR5610/30 IBC Contrôleur à quatre programmes pour remplissage ou vidange d'un produit.
- PR5610/40 Flow Contrôleur de dosage continu avec régulateur de débit dG/dF.
- PR5610/50 Fill Contrôleur de dosage pour enfûteuses.
- PR5610/60 Mix Contrôleur de préparation de recettes manuelles et semi-automatique avec bar graphe.
- PR1713 (PRO) Contrôleur de pesage ou de dosage programmable en IEC61131 pour toute application sur mesure. Peut avoir jusqu'à 256 E/S TOR.
Caractéristiques générales communes :
- Contrôleur de pesage/dosage avec fonction préprogrammées pour applications spécifiques, sauf version Pro programmable.
- Pour la version Pro, flexibilité de programmation (IEC 61131)
- Coffret en inox, indice de protection IP 65, de table ou encastrable.
- Approuvé P&M 5000d suivant la norme EN45501 (OIML R 76).
- Fonction automate programmable.
- Protocole Modbus/JBus, Dust3964R, EW, répétiteur de poids.
- Interface RS232 de base.
- Possibilité de connecté un deuxième point de mesure (WP-B).
- Possibilité de connecte une balance à pot magnétique Sartorius de la série IS
- 1 emplacement pour carte Bus.
- 3 emplacements pour cartes options i Peuvent être partiellement déjà utilisés selon le modèle.
- Alimentation 115-230 VAC.
- Alimentation 24 VAC possible (PR5610/x1)
- Type de modèle 5610/x2 certifié ATEX pour utilisation en zone 2 (gaz) et 22 (poussières)
II 3 GD EEx nACL II T4
- Type de modèle 5610/x2 certifié FM Class 1 Div 2 (pour les USA).
- Complètement contrôlable avec le terminal déporté PR5610/05 en zone 1 EEx
Options Bus communes à tous les modèles :
- Interface Bus (slave) :
- Profibus-DP [PR1721/11]
ou
- DeviceNet [PR1721/14]
ou
- Interbus-S [PR1721/12]
ou
- Ethernet [PR1713/14] i Ajouter l'option PR 1793/13, voire ci-dessous.
Options communes à tous les modèles :
- Interface série RS232 ou RS485 [PR1713/04]
- Sortie analogique (0/2 ... 10V) 0/4 ... 20mA -16 bits ( 65536 points) [PR1713/06]
- Entrée analogique (0/2 ... 10V) 0/4-20mA ou 4x (0...10V) 4..20mA [PR1713/07]
- Sortie poids brut, net , tare en BCD (PNP) [PR1713/08]
- Carte 4 entrées opto / 4 sorties opto (31VDC/25mA) [PR1713/12]
- Carte 4 entrées opto / 4 sorties relais (24VDC/1A) [PR1713/15]
Autres options communes :
- [PR1713/05] 1x Extension mémoire RAM de 1Mb
- [PR1713/91] Kit pour encastrer le contrôleur
- [PR1713/CL1 ou /CL2] Clavier bureautique QWERTY (normal ou IP65)
- [PR1713/CLB1] Clavier silicone étanche pour application pharma, avec adaptateur DIN5 pôles.
- [PR1713/CLB2] Clavier inox, complètement étanche et très robuste pour applications industrielles, avec adaptateur DIN5 pôles.
- [PR1713/CLB5] Pavé numérique bureautique normal, avec adaptateur DIN5 pôles.
- [PR1713/BC1 ou /BC2] Lecteur code à barres avec ou sans fils
- [PR5610/05] Terminal déporté en zone1 (II 2 G EEx ib IIC T6)
- [PF1713/KTS] Kit de connexion d'une balance à pot magnétique (modèle IS Sartorius) en mode XBPI, comprenant:
1x PR1713/04,
1 kit d'alimentation balance IS avec son accessoire
1 connecteur femelle avec câble de 50cm.
i Uniquement pour application hors métrologie légale.
- Imprimantes matricielle [à ticket : TM295 ou à papier, par exemple: LQ590 ] ou thermiques [YDP04IS , YDP02IS] ou à transfert thermique [YDP12IS].
Drivers et outils software :
- [Flashit!32] Logiciel gratuit pour programmer le terminal depuis des fichiers HEX et MRG lors de mise à jour du Firmware, Bios ou Application. Téléchargeable depuis le site de Sartorius.
- [PR1792/13] Driver DDE et OPC pour les applications Windows i s'utilise principalement avec la carte Ethernet ou avec l'option PR1792/20
- [PR1792/20] Licence AccessIt qui permet de récupérer, télécharger, modifier, exploiter au format Access les bases de données du contrôleur. i s'utilise avec l'option PR1792/13.
- [PR8001/01] Outils : DisplayIt, FlashIt, LayoutIt, RecoverIt et TranslateIt. L'utilitaire RecoverIt permet de sauvegarder sur PC les réglages, la configuration et les bases de données du contrôleur.
- [YAD02IS] Nice Label Express. Logiciel sur PC pour la création, modification et adaptation de ticket d'impression personnalisés.
Options selon modèle :
- Voir les descriptions détaillées sous "Modèles"
La version Pro permet de programmer selon IEC61131 toute application sur mesure.
