Brochure en anglais au format pdf   ( Télécharger Acrobat)

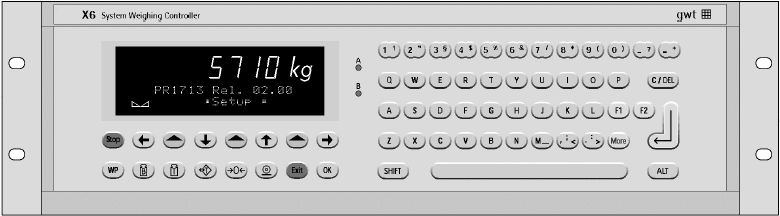

Les fonctionnalités sont identiques au PR5610 - X5. La différence principale réside dans la boîtier pour rack 19" ou montage en panneau (483x133x160mm) et dans son clavier alphanumérique complet. De plus, l'alimentation capteurs peut être sélectionnée de 12VDC à 20VDC. En outre, il peut être possible d'avoir une carte de 6 entrées / 12 sortie optocouplées (PR5710/12).

Voir : PR1713-X5_Pro  et PR5610 ainsi que les applicatifs spéciaux.

Modèles avec application spéciale :

-  PR5710/10 Truck   Contrôleur de pesage pour ponts bascules.

-  PR5710/20 Batch  Contrôleur de dosage multi produits, multi recettes.

-  PR5710/30 IBC     Contrôleur à quatre programmes pour remplissage ou vidange d'un produit.

-  PR5710/40 Flow   Contrôleur de dosage continu avec régulateur de débit dG/dF.

-  PR5710/50 Fill     Contrôleur de dosage pour enfûteuses.

Caractéristiques :

-  Contrôleur de pesage ou de dosage programmable (IEC 61131) pur toute application sur mesure - jusqu'à 256 E/S TOR.

 - Coffret pour rack 19" 3HE ou encastrable en panneau, face avant indice de protection IP 64.

-  Approuvé P&M 5000e suivant la norme EN45501 (OIML R 76).

-  Fonction automate programmable.

-  Langage de programmation (IEC 61131).

-  Protocole Modbus/JBus, Dust3964R, EW, répétiteur

-  Interface RS232 de base.

-  1 emplacement pour carte Bus.

-  3 emplacement pour cartes options.

-  Alimentation 115-230 VAC.

-  Complètement contrôlable avec le terminal déporté PR5610/05 en zone 1 EEx

Haut de page

Options Bus :

-  Interface Bus (slave) :

    -  Profibus-DP  [PR1721/21]

            ou

    -  DeviceNet  [PR1721/24]

            ou

    -  Interbus-S  [PR1721/22]

           ou

     -  Ethernet   [PR1713/24]

Option combinables  (3 max) :

-  Interface série RS232 ou RS485  [PR1713/04]

-  Sortie analogique (0/2 ... 10V) 0/4 ... 20mA -16 bits ( 65536 points) [PR1713/06]

-  Entrée analogique (0/2 ... 10V) 0/4-20mA  ou 4x (0...10V) 4..20mA   [PR1713/07]

-  Sortie poids brut, net , tare en BCD  (PNP)  [PR1713/08]

-  Carte 4 entrées opto / 4 sorties opto (31VDC/25mA) [PR1713/12]

-  Carte 4 entrées opto / 4 sorties relais (24VDC/1A)    [PR1713/15]

-  Carte 6 entrées opto / 8 sortie opto (31VDC/25mA)   [PR1713/17]

-  Carte 6 entrées / 12 sorties opto (31VDC / 25mA) [PR5710/12]

-  Interface Dios Master (jusqu'à 256 E/S)  [PR1713/13]

Haut de page

Autres options :

-  [PR1713/05]  1x Extension mémoire RAM de 1Mb.

-  [PR1713/CL1 ou /CL2]  Clavier bureautique QWERTY (normal ou IP65).

-  [PR1713/CLB1] Clavier silicone étanche pour application pharma, avec adaptateur DIN5 pôles.

-  [PR1713/CLB2] Clavier inox, complètement étanche et très robuste pour applications industrielles, avec adaptateur DIN5 pôles.

-  [PR1713/CLB5] Pavé numérique bureautique normal, avec adaptateur DIN5 pôles.

-  [PR1713/BC1 ou /BC2]  Lecteur code à barres avec ou sans fils.

-  [PR5610/05]  Terminal déporté en zone1 (II 2 G EEx ib IIC T6).

-  [PF1713/KTS] Kit de connexion d'une balance à pot magnétique (modèle IS Sartorius) en mode XBPI, comprenant:

1x PR1713/04,

1 kit d'alimentation balance IS avec son accessoire

1 connecteur femelle avec câble de 50cm.

i Uniquement pour application hors métrologie légale.

Haut de page

Licence de gestion de recettes et d'étape de process:

- [PR1713/20] Licence pour dosage monoproduit.

- [PR1713/21] Licence pour dosage multirecette , multiproduit.

- [PR1713/30] Licence pour phase de dosage standard.

-  [PR1713/31] Émulation du contrôleur en PR1613 pour compatibilité avec les anciennes commandes du protocole EW (par exemple : WGA pour le poids brut). Le protocole EW est en standard sur les indicateurs de la série 17xx , ainsi que sur les séries X4, X5 et X6, mais les commandes et contenus des réponses sont différents de l'ancienne version. Lors d'un échange d'appareil de la série 16xx pour un 17xx , X4, X5 ou X6, on peut alors avec cette émulation, continuer sans devoir modifier le driver.

- [PR1740/00] Éditeur de recettes et des étapes du cycle de dosage avec édition des statistiques.

- [PR1740/11] Licence de gestion de production par Pro-X4, PR1713, Pro-X5 ou Pro-X6.

- [PR1740/21] Licence pour le plan de production par Pro-X4, PR1713, Pro-X5 ou Pro-X6.

- [PR1740/31] Licence pour interface DDE par Pro-X4, PR1713, Pro-X5 ou Pro-X6.

- [PR1740/41] Licence pour le contrôle à distance du PR1740 par Pro-X4, PR1713, Pro-X5 ou Pro-X6.

- [PR1781/13] Licence pour la configuration de phase par Pro-X4, PR1713, Pro-X5 ou Pro-X6.

Haut de page

Drivers et outils software :

-  [Flashit!32] Logiciel gratuit pour programmer le terminal depuis des fichiers HEX et MRG  lors de mise à jour du Firmware, Bios ou Application. Téléchargeable depuis le site de Sartorius.

-  [PR1792/13] Driver DDE et OPC pour les applications Windows i s'utilise principalement avec la carte Ethernet ou avec l'option PR1792/20

-  [PR1792/20] Licence AccessIt qui permet de récupérer, télécharger, modifier, exploiter au format Access les bases de données du contrôleur. i s'utilise avec  l'option PR1792/13.

-  [PR8001/01] Outils : DisplayIt, FlashIt, LayoutIt, RecoverIt et TranslateIt. L'utilitaire RecoverIt permet de sauvegarder sur PC les réglages, la configuration et les bases de données du contrôleur.

-  [PR8901/81] Gestion de la mémoire DSD (licence) i Ajouter  l'extension mémoire PR1713/05. Environ 15'000 jeux de données mémorisées.

-  [PR1750/NT00] Outil pour le développement de programmes spécifiques. Licence OEM.

-  [PR1750/NT20] Outil pour le développement de programmes spécifiques. Licence par PR1713.

-  [YAD02IS] Nice Label Express. Logiciel sur PC pour la création, modification et adaptation de ticket d'impression personnalisés.
